摩托车电器 -> 点火器 -> 125点火器
HS125T直流点火器

【适用车型】 豪爵海王星125
【企业型号】 SMBD125SH
【型式】

产品描述



用于大豪爵海王星125系列摩托车电子点火器



产品特点:


l 直流供电


l 采用微电脑芯片控制


l 点火能量稳定


l 进角稳定,低速、高速点火性能好


l 抗干扰能力强


l 环境适应能力强


产品性能 ※三针间隙为6mm,触发间隙为0.7 mm,持续20s不断火

































































性能参数



型式


电容放电式



储能电容容量


1.0μF



电弧形态


交流电弧



工作电压范围


8V~16V



工作电流


60mA


静态;电源电压14.5V


0.5A


8000r/min;电源电压14.5V


最低连续点火转速


200r/min



连续点火转速范围


200r/min~10000r/min



点火输出电压


240V±20V


500 r/min9000 r/min


过压保护电压


22V±2V



PTC控转速阈值


850 r/min±50 r/min



点火进角曲线


详见曲线图


相对角度


熄火功能


点火开关断开熄火



工作温度范围


-30~+60















使用说明:

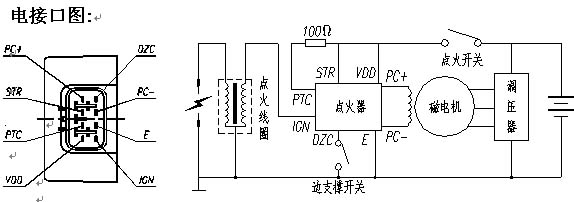

·若发现点火器不点火或乱点火,请对照电接口图进行检查


·点火器若低速不点火,请检查触发传感器磁间隙


·点火提前角控制除我们给出的标准曲线外,可根据用户要求调整


·点火触发脉冲先负后正


·点火器安装位置不应靠近热源
